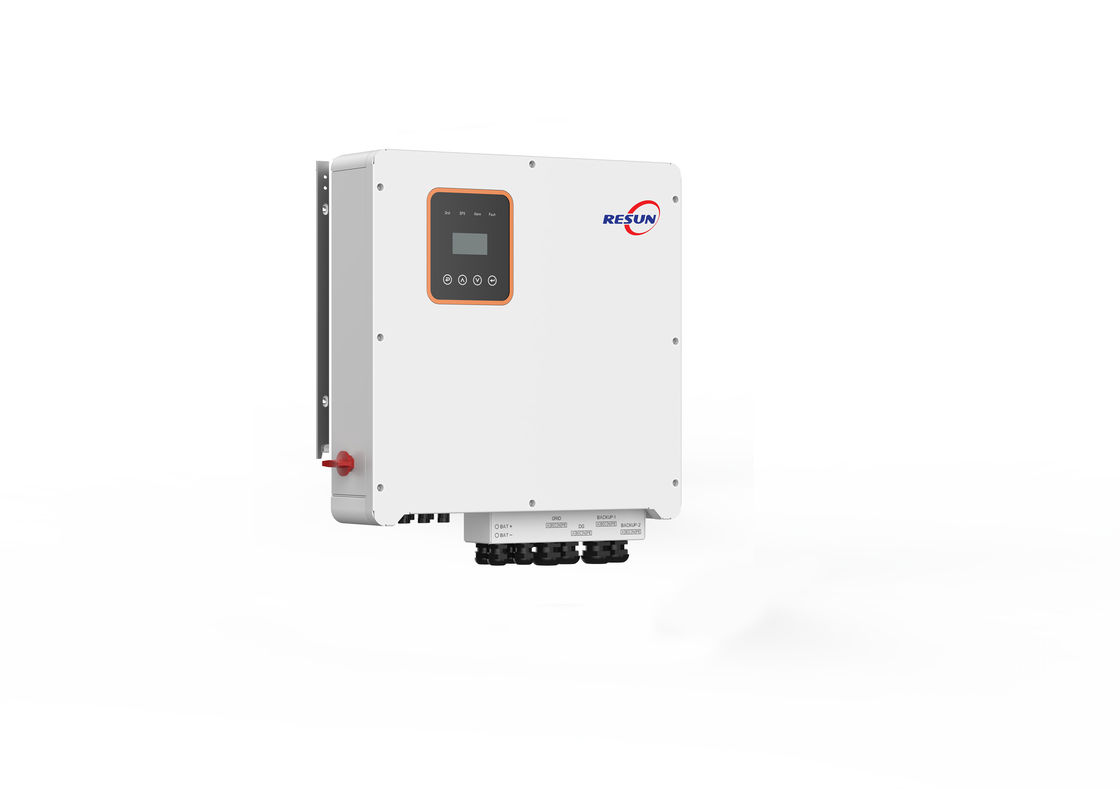

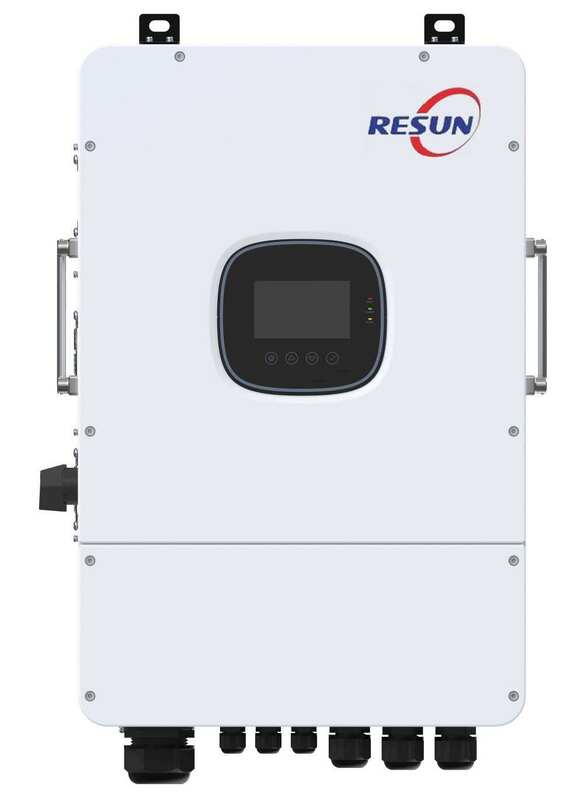

| Model |
R-12K-TH |
| PV-invoergegevens |
| Max. PV-invoervermogen (kW) |
18 |
| Max. PV-invoerspanning (V) |
1000 |
| Min. PV-invoerspanning (V) |
125 |
| Startspanning (V) |
125 |
| MPPT-spanningsbereik (V) |
180 tot 850 |
| MPPT-spanningsbereik@volle lading (V) |
250 tot 850 |
| Nominale PV-invoerspanning (V) |
600 |
| Aantal MPPT-trackers |
2 |
| Aantal strings per MPPT-tracker |
Geliefd zijn voor Jehovah, 1/15 |
| Max. invoerstroom per MPPT (A) |
18/18 |
| Max. kortsluitingstroom per MPPT (A) |
25/25 |
 Invoergegevens van de batterij |
| Type batterij |
Lithium-ion / loodzuur |
| Maximaal laad-/ontladingsvermogen (kW) |
13.2 |
| Batterijspanningsbereik (V) |
150 tot en met 550 |
| Batterijspanningsbereik@volle lading (V) |
340 tot en met 550 |
| Max. laad-/ontladingsstroom (A) |
50/50 |
| Nominale lading/ontladingstroom (A) |
40/40 |
| Strategie voor het opladen van batterijen |
Eigen aanpassing aan BMS |
| BMS-communicatie |
KAN |
| AC-uitgangsgegevens (netzijde) |
| Nominaal uitgangsvermogen (kW) |
12 |
| Maximaal schijnbaar uitgangsvermogen (kVA) |
13.2 |
| Max. schijnbaar invoervermogen ((kVA) |
26.4 |
| Nominale netspanning (V) |
220 / 380; 230 / 400 |
| Netspanningsbereik (V) |
187 tot 264.5 |
| Inlaatspanning van het net (V) |
380; 400 |
| Nominale netfrequentie (Hz) |
50/60 |
| Netfrequentiebereik ((Hz) |
45-55 / 55-65 |
| Nominale uitgangsstroom (A) |
17.3 |
| Max. wisselstroom (A) |
19.1 |
| Vermogensfactor |
> 0,99 (0,8 voor ~ 0,8 achter) |
| THDi |
< 3% |
| Gridtype |
3L+N+PE |
| AC-uitgangsgegevens (back-up) |
| Nominaal uitgangsvermogen (kW) |
12 |
| Maximaal schijnbaar uitgangsvermogen (kVA) |
13.2 |
| Nominale uitgangsspanning (V) |
220 / 380; 230 / 400 |
| Nominale uitgangsfrequentie (Hz) |
50/60 |
| Nominale uitgangsstroom (A) |
17.3 |
| Max. wisselstroom (A) |
19.1 |
| Piekvermogen |
≥110%, 10 minuten; ≥120%, 1,25 min; ≥150%, 20 ms |
| Bijstandsschakeltijd (ms) |
< 10 |
| THDu |
< 2% |
| Bescherming |
| Ondersteunde bescherming |
PV omgekeerde polariteitsbescherming, Anti-islanding bescherming, Ground fault bescherming, Battery omgekeerde bescherming,
Bescherming tegen lekkage, isolatieweerstandsdetectie, kortsluitingsbescherming bij back-up-uitgang,
Bescherming tegen wisselstroomonderspanning, wisselstroomuitgang tegen overspanning, wisselstroomoverspanning |
| Overspanningscategorie |
DC type II / AC type III |
| Certificeringen en normen |
| Certificaten |
IEC 61000-6-1/-2/-3/-4, IEC 61000-3-11, IEC 61000-3-12; EN 62109-1, EN 62109-2; EN 50549-1;
EN50549-10; EN50438; G98/G99:2022; VDE-AR-N 4105:2018; CEI 0-21:2022De Commissie is van oordeel dat de in artikel 107, lid 1, van het Verdrag vermelde maatregelen niet in strijd zijn met de mededingingsregels van de Unie.2021;
NRS 097-2-1:2017; Hongarije; NTS V2.1:2021-07&UNE217002:2020&UNE217001:2020; NA/EER-NE7 CH 2020;
OVE-richtlijn R 25:2020, TOR-generator type A V1.2; TR3.3.1:2019"ANRE228; ANRE228; NA/EER-NE7;
PPDS:2022 voor A1&A2; RS 097-2-1:2017; OVE-richtlijn R 25:2020, TOR-generator type A V1.2; EIFS 2018:2 |
| Algemene gegevens |
| Ingangsbescherming |
IP65 |
| Werktemperatuurbereik (°C) |
-25 ~ +60 |
| Koeling |
Natuurlijke koeling |
| Relatieve luchtvochtigheid |
0-95% |
| Werkshoogte (m) |
4000 ((> 2000 vermogen derating) |
| Afmetingen W*D*H (mm) |
566 x 593,5 x 219.5 |
| Gewicht (kg) |
32 |
| Topologie (zonne-energie / batterij) |
Transformatorloos / Transformatorloos |
| Ruisemissies (dB) |
< 45 |
| Display en communicatie |
| Afbeelding |
Monochroom scherm |
| Communicatie |
RS485, CAN, WiFi. |
