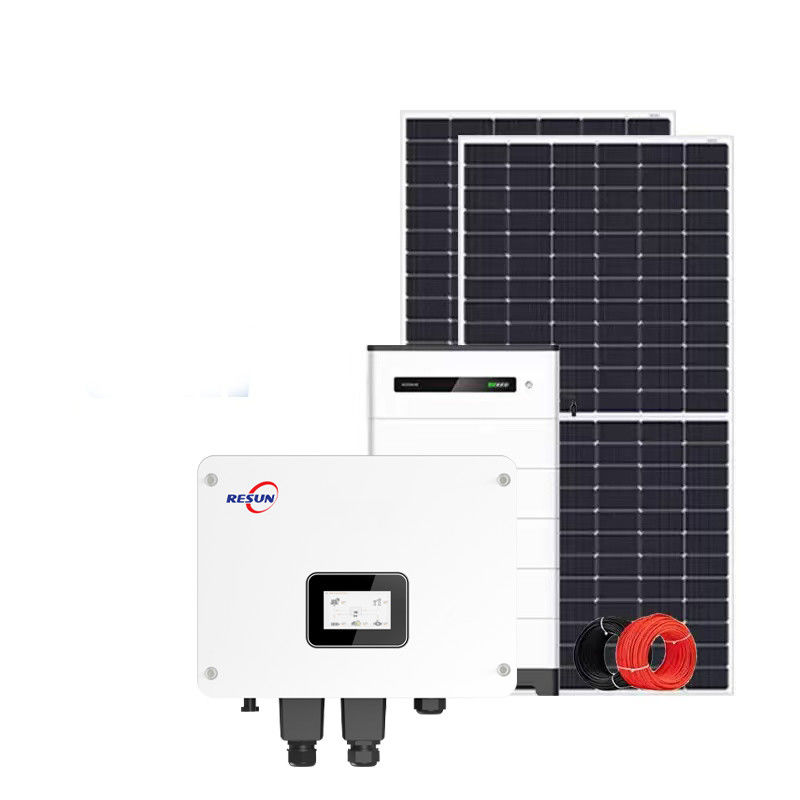

| Model |
 R-5KSL
|
| PV-invoergegevens |
| Max. PV-invoervermogen (kW) |
7.5 |
| Max. PV-invoerspanning (V) |
550 |
| Startspanning (V) |
100 |
| MPPT-spanningsbereik (V) |
100 tot 430 |
| Nominale PV-invoerspanning (V) |
360 |
| Aantal MPPT-trackers |
2 |
| Aantal strings per MPPT-tracker |
Geliefd zijn voor Jehovah, 1/15 |
| Max. invoerstroom per MPPT (A) |
16/16 |
| Max. kortsluitingstroom per MPPT (A) |
24/24 |
| Invoergegevens van de batterij |
| Type batterij |
Lithium-ion / loodzuur |
| Maximaal laad-/ontladingsvermogen (kW) |
5 |
| Batterijspanningsbereik (V) |
40 tot 58 |
| Nominale batterijspanning (V) |
48 |
| Max. laad-/ontladingsstroom (A) |
100/100 |
| Nominale lading/ontladingstroom (A) |
100/100 |
| Strategie voor het opladen van batterijen |
Eigen aanpassing aan BMS |
| BMS-communicatie |
KAN |
| AC-uitgangsgegevens (netzijde) |
| Nominaal uitgangsvermogen (kW) |
5 |
| Maximaal schijnbaar uitgangsvermogen (kVA) |
5 |
| Max. schijnbaar invoervermogen ((kVA) |
5 |
| Nominale netspanning (V) |
230 |
| Netspanningsbereik (V) |
176 tot 270 |
| Inlaatspanning van het net (V) |
230 |
| Nominale netfrequentie (Hz) |
50/60 |
| Netfrequentiebereik ((Hz) |
47 tot 61 |
| Nominale uitgangsstroom (A) |
21.7 |
| Max. wisselstroom (A) |
21.7 |
| Max. schijnbare invoerstroom (A) |
21.7 |
| Vermogensfactor |
>1 (0,8 voor ~ 0,8 achter) |
| Max. netdoorstroming ((A) |
32.6 |
| THDi |
< 3% |
| Gridtype |
L+N+PE |
| AC-uitgangsgegevens (back-up) |
| Nominaal uitgangsvermogen (kW) |
5 |
| Maximaal schijnbaar uitgangsvermogen (kVA) |
5 |
| Nominale uitgangsspanning (V) |
230 |
| Nominale uitgangsfrequentie (Hz) |
50/60 |
| Nominale uitgangsstroom (A) |
21.7 |
| Max. wisselstroom (A) |
21.7 |
| Piekvermogen |
≥110%, 10 minuten; ≥120%, 1 minuut; ≥130%, 1s; ≥150%, 100 ms |
| Bijstandsschakeltijd (ms) |
< 20 |
| THDu |
< 3% |
| Bescherming |
| Ondersteunde bescherming |
PV omgekeerde polariteitsbescherming, Anti-islanding-bescherming, Ground fault-bescherming,
Bescherming tegen lekkage, isolatieweerstandsdetectie, kortsluitingsbescherming bij back-up-uitgang,
Bescherming tegen wisselstroomonderspanning, wisselstroomuitgang tegen overspanning, wisselstroomoverspanning |
| Overspanningsbescherming |
DC type III / AC type III |
| Overspanningscategorie |
DC type III / AC type III |
| Certificeringen en normen |
| Certificaten |
ENIEC 61000-6-1:2019, EN 61000-6-3:2021; EN 62109-1:2010; EN 62109-2:2011 |
| Algemene gegevens |
| Ingangsbescherming |
IP65 |
| Werktemperatuurbereik (°C) |
-25 ~ +60 |
| Koeling |
Natuurlijke convectie |
| Relatieve luchtvochtigheid |
0-95% (niet-condenserend) |
| Werkshoogte (m) |
0~2000 (afwachting boven 2000) |
| Afmetingen W*D*H (mm) |
476×215×477 (zonder generatorpoort); 476×215×510 (met generatorpoort) |
| Gewicht (kg) |
20.5 (zonder generatorpoort); 20.7 (met generatorpoort) |
| Topologie (zonne-energie / batterij) |
Transformatorloos / Transformatorloos |
| Ruisemissies (dB) |
< 35 |
| PV-aansluitterminals |
MC4 |
| Display en communicatie |
| Afbeelding |
LCD |
| Communicatie |
RS485/CAN |
